Metcon温度面积热计量系统



一、系统组成:无线室温采集器、中继器、热分配器、楼栋热量表、远程监控平台;

二、适用范围:新建建筑设计与既有建筑改造内的单管系统、双管系统,末端可为暖气片、地辐射、风机盘管等。优点:安装简单方便,扰民小,费用低。

三、系统概述

依据行业标准《温度法热计量分摊装置》JG/T362-2012进行设计,根据每户的室内温度和建筑面积,分摊建筑的总供热量。在每户主要房间相对统一位置的内墙上安装2至3个室内无线温度采集器,测量室内温度并将温度传输给热分配器,热分配器按照各户的室内温度结合供暖面积分摊整栋建筑的热量。我公司的温度面积法热计量系统分为不控阀系统、控阀系统、全无线系统,可根据不同客户的需求进行定制设计。

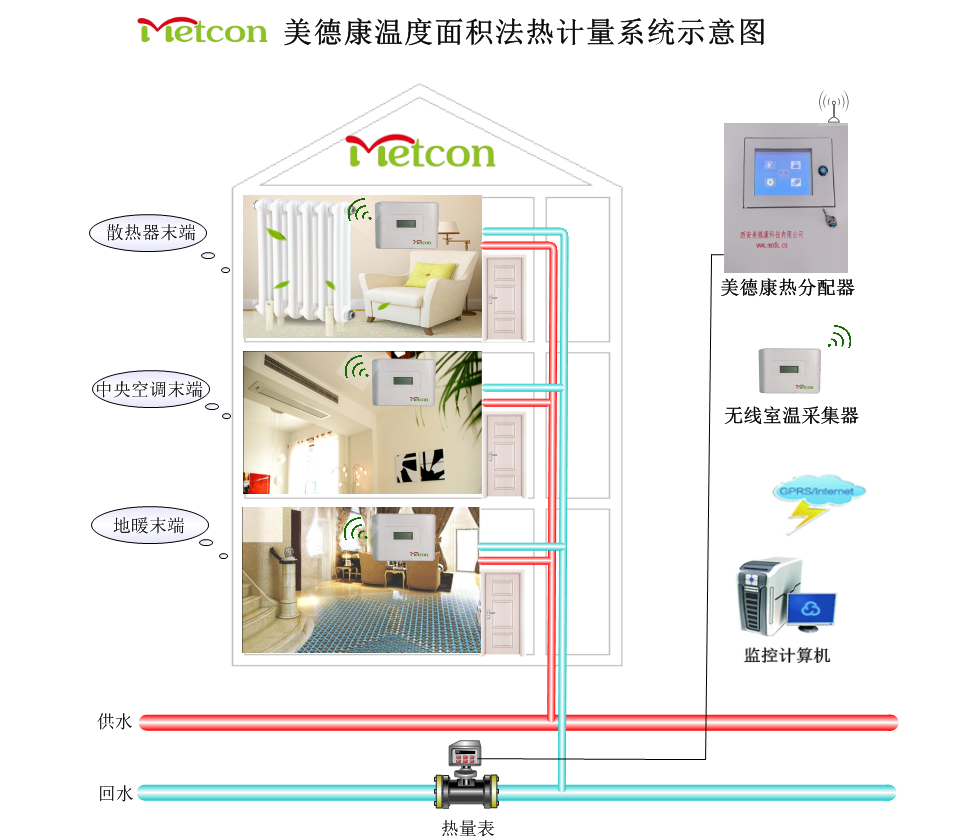

不控阀系统示意图



四、主要产品介绍

1无线室温采集器

采用微电子技术、无线传输技术,带有液晶显示,实时调节采集室内温度并将温度传送中继器。






2中继器

中继器具有信号放大功能,负责采集和发送热分配器与温控器之间的通讯数据

技术参数

电源电压:AC12V

自耗功率:<2W

有线通讯:RS485

环境温度:(-5~45)℃

相对湿度:小于90%RH

防护等级:IP65

3、热分配器

自动采集楼栋热量表和用户温度采集器的数据信息,根据设定的分摊周期,进行热量分摊计算;更加准确及时的将数据传输给远程监控平台,大液晶显示,现场可设置、测试、调试、查询、维护等工作;实时记录存储数据。

主要技术参数

电源电压:AC220V±10%/50Hz

自耗功耗:< 10W

带载设备数量:最多接入1024台室温控制器。

管理楼栋热量表:最多接入8台不同厂家、不同型号的热量表。

GPRS通讯:支持移动、联通、电信4G信号

数据存储:存储>2年的全部用户供热运行数据

环境温度:(-10~55)℃;

相对湿度:<80%RH

防护等级:IP52

4楼栋热量表

支持各类厂家的多种型号热计量表,兼容不同的通讯协议。
