领先技术

气候补偿器

发布时间:20/03/09

产品型号:MDK-QHBC1-V3.0

出品公司:西安美德康科技有限公司

气候补偿器





设计基础:

室外温度的变化很大程度上影响建筑物围护结构的耗热量的大小,也决定供暖系统能耗的高低。供暖水温应随室外温度的变化时刻调整,才能实现供热量与建筑物的需热量相一致,在不同室外温度情况下确保室内温度的相对稳定,实现按需供热,使供暖系统最大限度的节能运行。

产品定义:

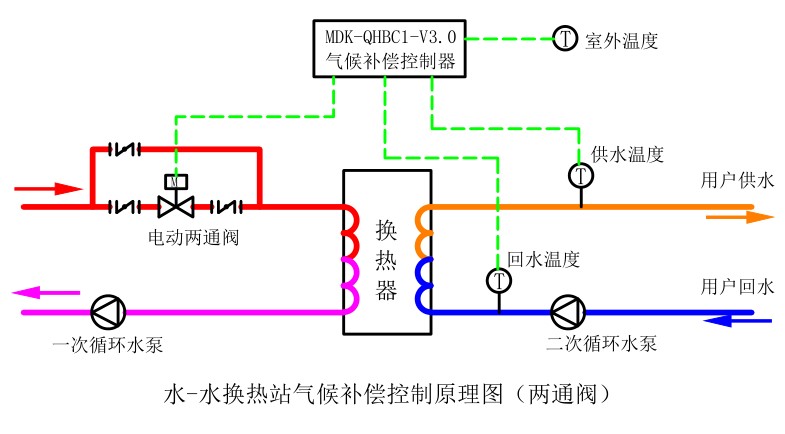

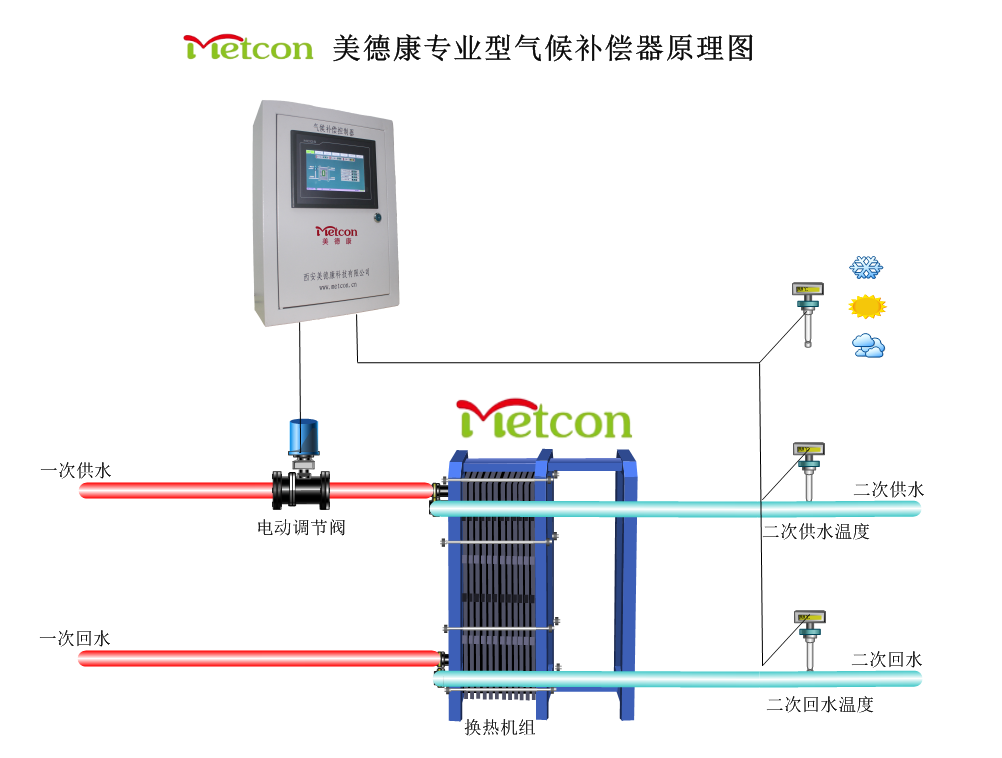

Metcon专业型气候补偿器是根据室外温度变化和客户需求(不同时间段室温不同),按照设定曲线求出恰当的供水温度进行自动控制,使供热系统供水温度--室外温度之间自动气候补偿,避免室温过高而造成能源浪费的节能产品。根据系统使用的环境不同,节能率达10%~25%。适用于锅炉控制系统、换热站系统,热网总控平台系统等需要。

功能特点:
1、基于ARM嵌入式平台/PLC(根据用户需求),结合人机界面的组态软件,稳定性和可扩展性好;
2、采用多路模拟量/数字量输入和输出设计,可根据实际工况要求定制;
3、采用7英寸的彩色触摸屏,显示画面大,操作简单方便,室外温度、供水温度、回水温度及电动阀开度等运行参数直观显示;
4、分时分温功能模块内嵌,可通过不同时间段设置运行曲线,以满足用户在不同时段对室内温度的要求;

5、精确控制供水温度,根据室外温度模糊运算出所需的供暖水温,并运用PID控制规律实时与实际供水温度比较,调节电动阀开度,精确保证稳定供水温度,避免发生用户室温过高的现象而浪费能耗;

6、曲线自学习功能,根据历史参数实时修正供水温度曲线,使供暖系统最优化运行;

7、具有手动和自动运行操作切换功能;可调控1-2个电动阀控制;

8、采用大容量存储,具有数据导出、数据分析、断电保护功能;

9、具有多种通讯接口、并可远程操控(用户定制)。

10、具有多个无线室内温度采集功能,可根据典型用户室内温度修正供热曲线(用户定制)。

规格参数:
1、电源AC 220V 50/60Hz
2、Medk-TS1水温传感器:两线制PT100精度0.5%
3、Medk-TW2室外温度变送器: 两线制PT100 精度0.5%

可控制设备:

电动调节阀、变频器、燃烧机:具有浮点型或者模拟量0-10v4~20mA控制、反馈。
