基于气候补偿器的供暖系统节能技术

发布时间:20/04/03 - 作者:admin - 来源:本站

1. 设计原则

建筑物的结构不同,保温程度不同,散热和吸热能力就不同,需供暖系统供给的热量也不同。室外温度的变化对室内的散热、对流作用,导致室内温度变化,在供暖系统中供给的热量应该随着室外温度的变化而变化,保证室内温度相对稳定。

办公区域与住宅区域在供暖的需求上不同,办公区域在周六、周日和下午 6 点以后至早上 7 点前不需要供暖,只需要进行防冻处理或者低温供暖,所以要对办公区域的用户特殊对待,使得该区域能够根据时间需求自动调节供给的热量。

人们在 24 h 中对温度的敏感程度不同,工作的范围和适应性不同,所以把二次水温度调节分成 8 段进行微观调节,以满足用户在不同时段对室内温度的要求。

2. 管网热力平衡技术

供热系统能耗的高低,不仅取决于热源,而且与整个管网系统有关。在供暖系统中,普遍存在着水力失调的问题。水力失调造成系统冷热不均,距离热源较近的用户,室内温度较高,距离远的用户室内温度偏低。为保证远端用户室内温度,不得不提高管网供热温度、加大循环水流量,不但很难保证供暖质量,而且造成巨大浪费。根据经验,供热的二次网总流量必须恒定,在安装气候补偿器前必须对二次网的流量进行管网热力平衡调试,目的是让每个支路的流量都能够满足该支路上的建筑物供暖的需求,该流量必须是在用户使用工况阻力下的流量。对复杂供热管网系统,通过增加自力式流量平衡阀解决管网水力平衡问题,可按支路单楼的高度、建筑物的结构,居住情况、管径大小等综合因素来设定一个固定的流量值,设定后的阀体将自动削除管线的剩余压头及压力波动引起的流量偏差,保持拟定被控环路的流量不变。

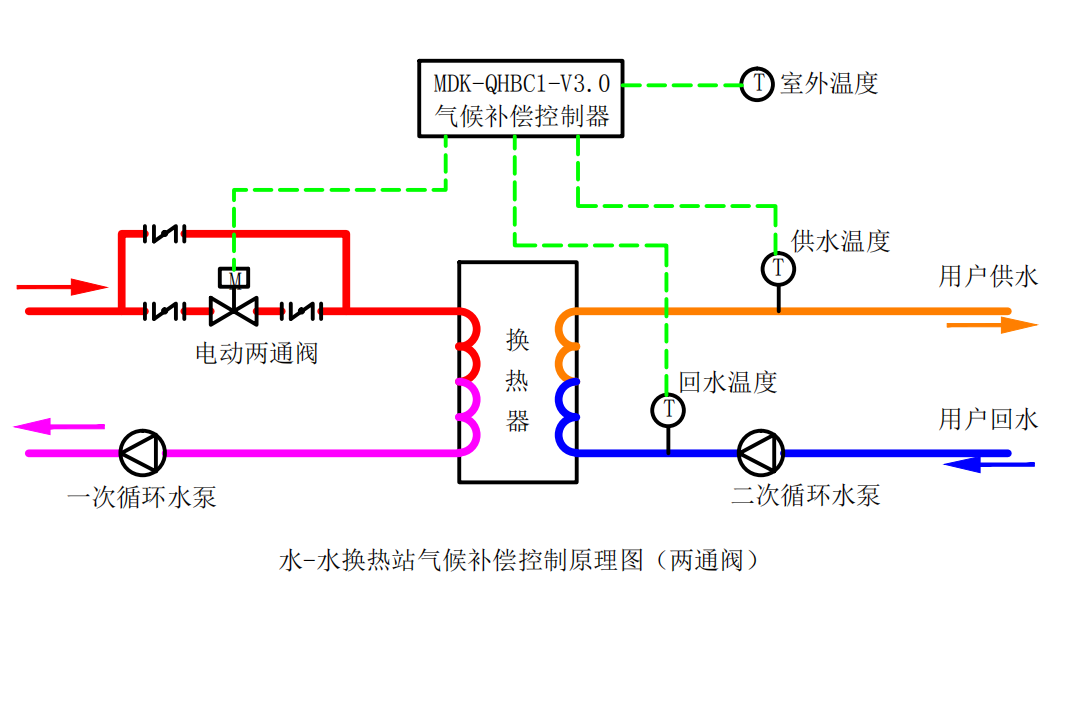

3. 系统构成

系统由全集成电脑控制,中文液晶实时显示室内外温度、供水温度、回水温度及电动阀开度等运行参数和系统运行状态; 触摸键盘操作; 分时分温功能模块内嵌,系统提供每周 7 天,每天 8 时段,每段 10 条独立运行曲线; 精确控制二次供水温度 ( 或者回水温度) ,根据室外温度计算出所需的供暖水温,并运用PID 控制规律实时与实际供水温度比较,调节电动阀开度,精确保证稳定供水温度,避免发生用户室温过高的现象而浪费能耗; 具有曲线自学习功能,根据历史参数实时修正室外温度 - 供水温度曲线,使供暖系统最优化运行; 可通过扩充模块,自由增加电动阀数量; 支持联机运行的同时可实现独立运行,增加了系统的稳定性和可操作性; 支持 RS 485 通讯方式、 TCP /IP 网络通讯等。
